Abaqus模拟之勾股拉伸件

本文最新更新于 2025/02/15 下午

1、创建部件

创建构造：过两点的斜线

“过两点的斜线”指的是在建模过程中通过定义两个特定点来创建一条直线。这条线可以用于构建几何体、划分区域或进行加载和边界条件的设置。通过指定这两个点，可以清晰地确定线段的起始和终止位置，以便于后续的分析和仿真。

1. 创建与x、y轴重合的两条线，便于之后的镜像。

2. 创建点

• (6.25,0)
• (6.25,50)
• (36.25,50)
• (12.5,0)
• (12.5,50)
• (12.5,100)

完整草图

深度设置为1.5

3. 分割拉伸件

目的：便于施加边界条件和网格加密

完成效果

2、材料属性

Al材料属性

使用mm单位制

• 密度：2.7e-9
• 弹性：
  • 杨氏模量：70000
  • 泊松比：0.3
• 塑性
  • 屈服应力-塑性应变
  • 150-0
  • 245-0.7
• JC损伤
  • d1：-0.77
  • d2：1.45
  • d3：-0.47
  • d4：0
  • d5：1.6
  • 损伤演化：损伤位移0.02

创建均质平面

全部赋予部件，并装配

3、分析步

时间长度0.1

4、施加载荷

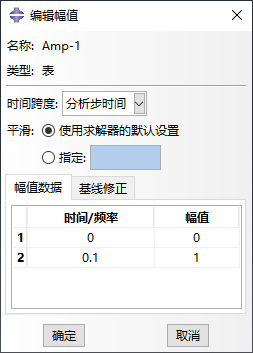

位移

5、网格

网格加密

指派单元类型为：八结点线性六面体单元

6、提交作业后处理

参考： 1. https://www.bilibili.com/video/BV1hbpeehEwX/?spm_id_from=333.337.search-card.all.click&vd_source=33b50a4dd201d7564e6e63d321809ce9

完成
