Abaqus案例之管道爆炸

本文最新更新于 2025/02/15 晚上

1、完整管道

案例视频

1.1 部件

基本参数

• 管道厚度：6.3mm
• 长度：2.1m
• 直径：450mm

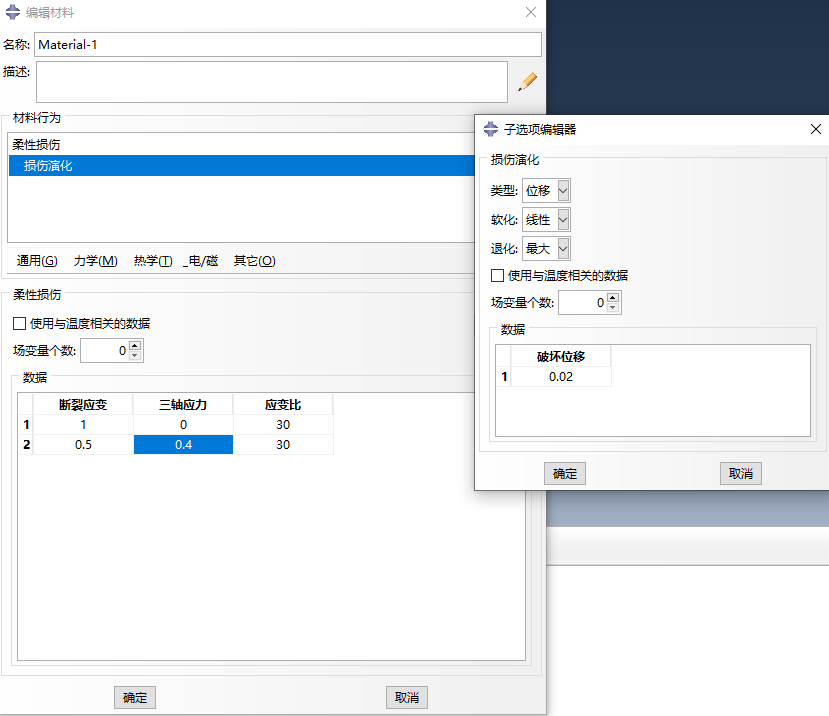

1.2 材料

• 密度：\(7800kg/m^{3}=7.8e^{-9}t/m^{3}\)
• 杨氏模量：\(2.1×10^{11}N·m^{-2}=2.1×10^{5}N·mm^{-2}\)
• 泊松比：0.3
• 塑性 755 0 809 0.01 829 0.02 842 0.1 895 0.15 922 0.4 953 1 1100 4

1.3 分析步

• 计算类型：动力显性
• 时间长度：10s
• 自定义质量缩放

质量缩放

场输出选择STATUS和DMICRT

1.4 载荷

• 管道两端面全固定
• 内壁面压力20MPa

1.5 网格

全尺寸50mm

2、内腐蚀管道

3、外腐蚀管道
